FGS0801. Шлюз SNMP V2 - SNMP V3.

Устройс�тво FrontGate-S

Зачем нужен шлюз​

FGM0801 - программно аппаратный комплекс (ПАК)

Зачастую устройства поддерживают только опросы по SNMP V2, а требования безопасности не позволяют "ходить" открытым данным по сети и требуется протокол SNMP V3. Для этого мы сделали сервис SNMP Proxy - вы делаете запросы по SNMP V3, а мы транслируем их в SNMP V2 и передаем обратно.

🔥 Сделан на основе Сборщик-Компакт и NapiLinux 🔥

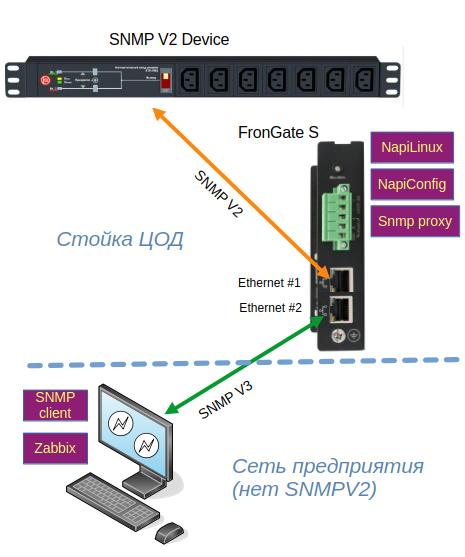

Схема работы шлюза​

Схема работы SNMP шлюза

Настройка FrontGate-S​

Предустановленное ПО

Мы поставляем FrontGate-S вместе с ОС NapiLinux и Веб-интерфейсом NapiConfig с помощью которого можно настроить SNMP Proxy через Веб-интерфейс.

Также вы можете использовать ArmBian Linux и настроить шлюз с помощью ручного редактирования конфига snmpd.conf

Настройте оба сетевых интерфейса​

Доступ к FrontGate-S

Так как в аппаратной части FrontGate-S это Сборщик-Компакт, то рекомендуем ознакомится с разделом "Первое включение" руководства пользователя.

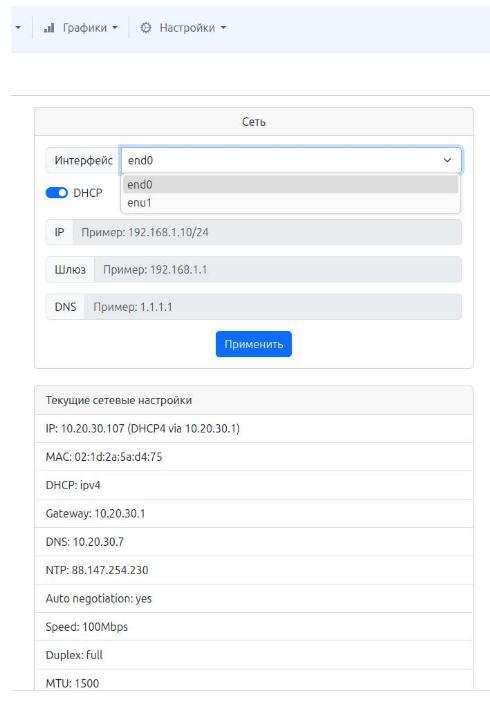

Настройте оба сетевых интерфейса (или один) из меню Настройки - Сеть

В случае если у Вас два интерфейса выберете и настройте последовательно сначала один, потом второй.

Настройка сетевых интерфейсов

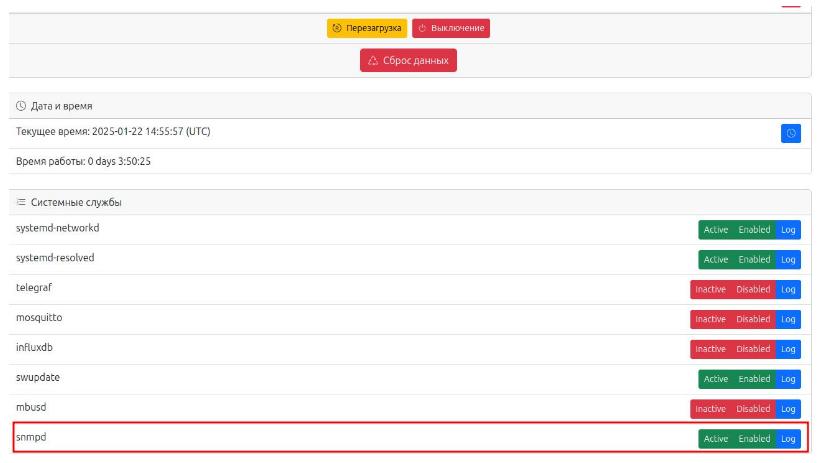

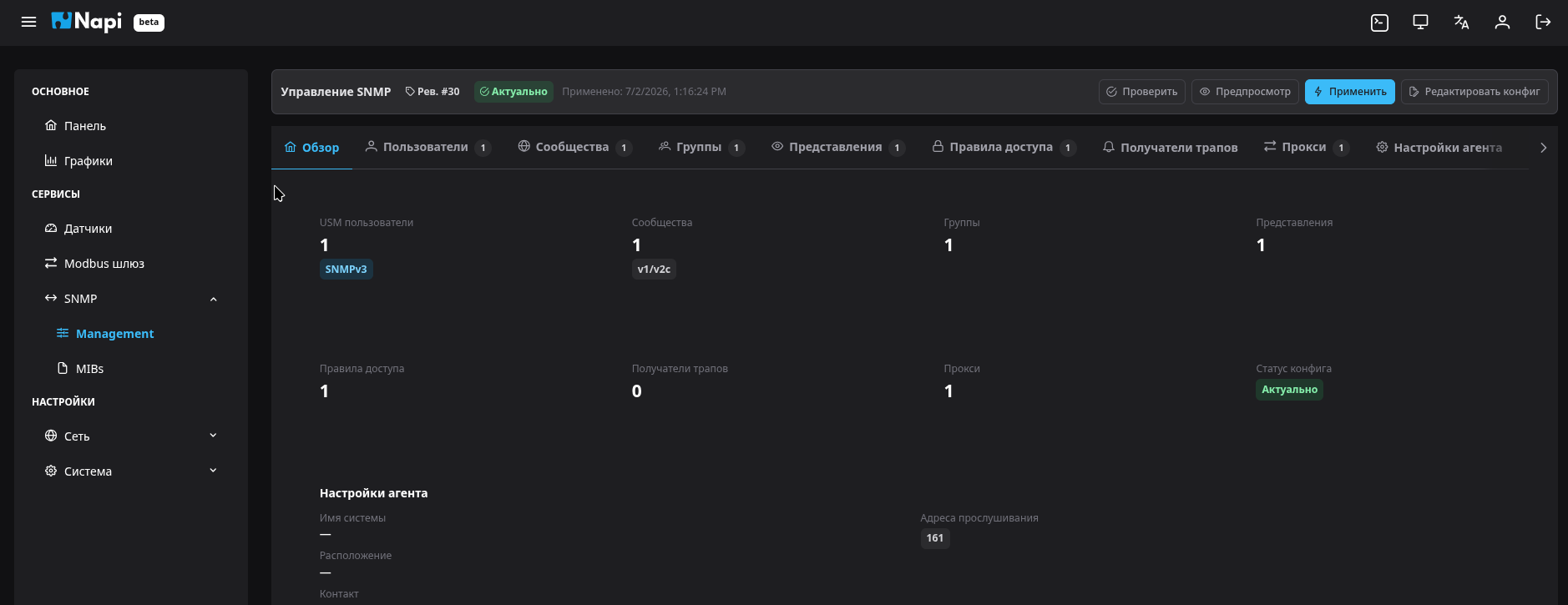

Включите сервис snmpd​

Настройка сервисов

Проверьте что устройство откликается по SNMP V2​

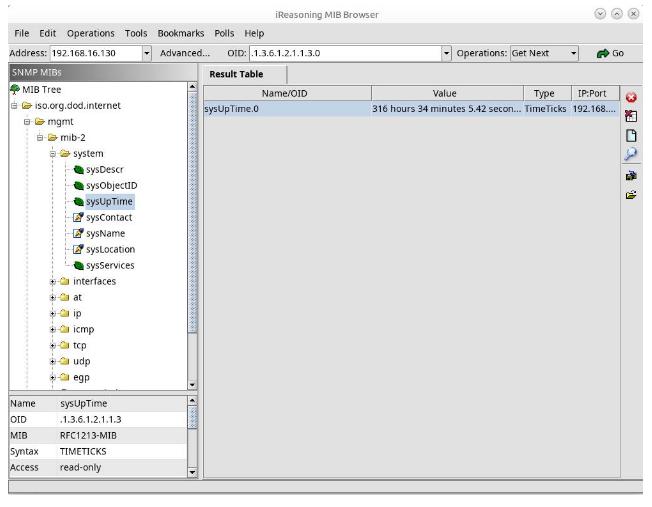

Если есть возможность, убедитесь, что устройство откликается по SNMP V2. Например, это можно сделать через iReasoning MIBBrowser (есть под Win\Linux).

В данном примере устройство с IP: 192.168.16.130 отзывается по SNMPv2

Проверка отклика SNMP V2

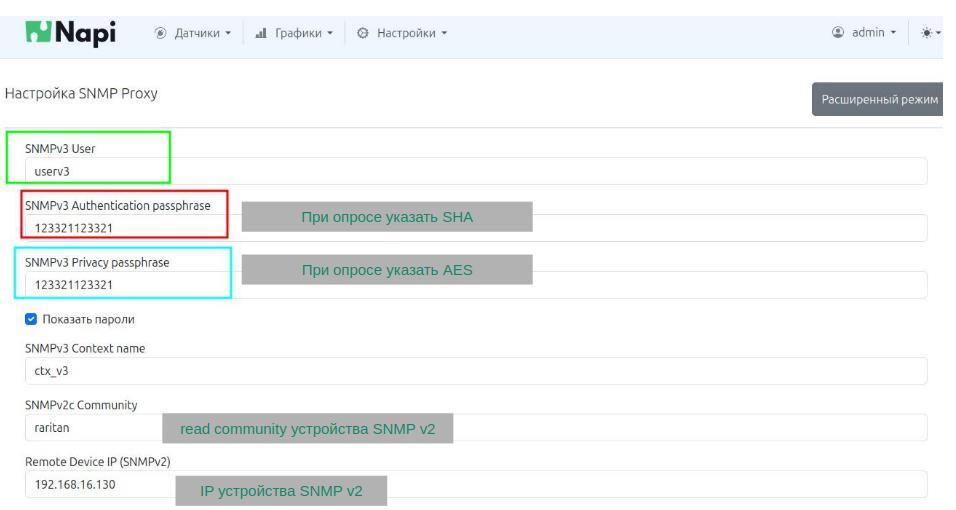

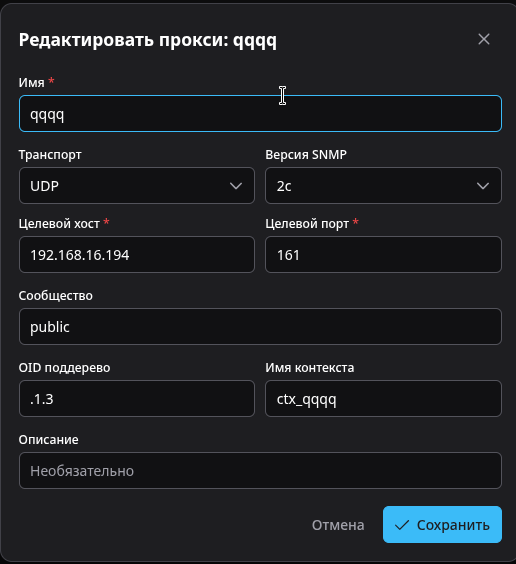

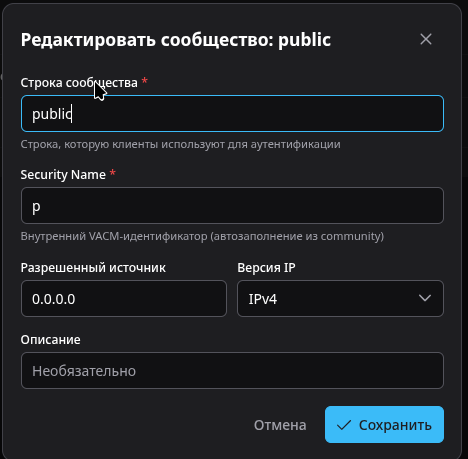

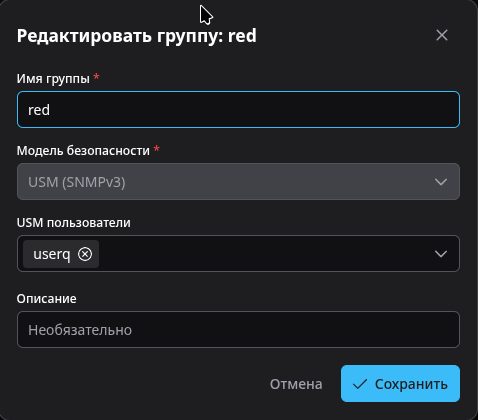

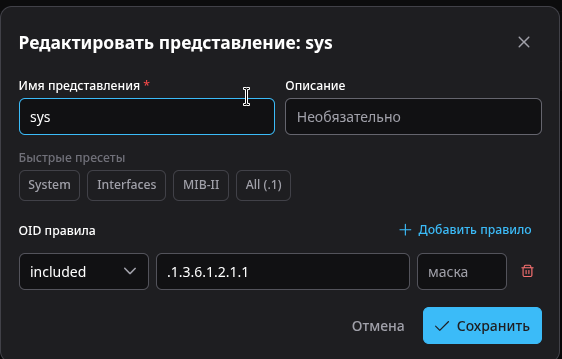

Настройте параметры шлюза​

Настройка параметров шлюза

Вам нужно придумать

  • Имя пользователя
  • Пароль на доступ
  • Пароль на шифрование

Вам надо знать

  • SNMP V2 community для опроса
  • IP SNMP V2 устройства

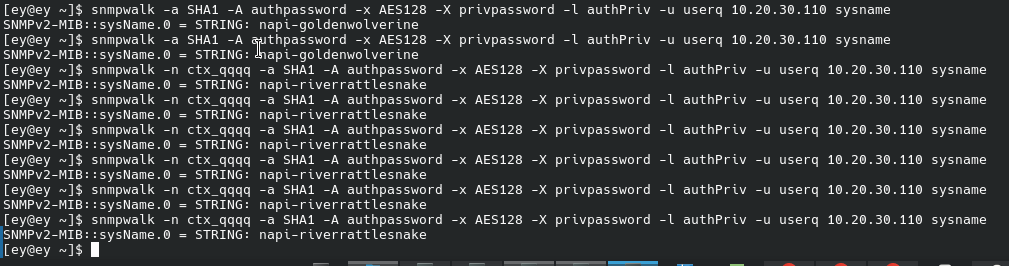

Проверяем работу шлюза (опрос)​

К сожалению, MIBBrowser не поддерживает в свободной версии запросы SNMP V3, поэтому покажем как это делается стандартной утилитой snmpget.

примечание

Утилиты SNMP свободно доступны для Windows по ссылке: https://sourceforge.net/projects/net-snmp/files/net-snmp%20binaries/5.4.2.1%20binaries/

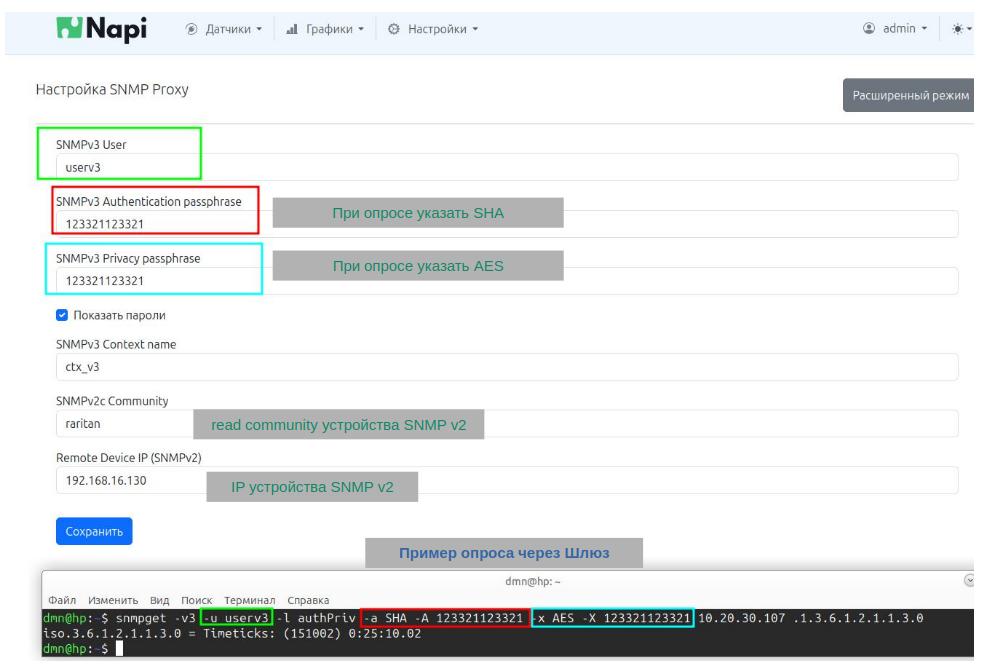

Проверка работы SNMP V3

  • Если не меняли конфигурационный файл нужно указать

  • Тип шифрования авторизации SHA

  • Тип шифрования сессии AES

Также нужно знать IP FrontGate-S для опроса по SNMP V3


dmn@hp:~$ snmpget -v3 -u userv3 -l authPriv -a SHA -A 123321123321 -x AES -X 123321123321 10.20.30.107 .1.3.6.1.2.1.1.3.0
iso.3.6.1.2.1.1.3.0 = Timeticks: (34084122) 3 days, 22:40:41.22
