* Одноплатный компьютер NAPI2

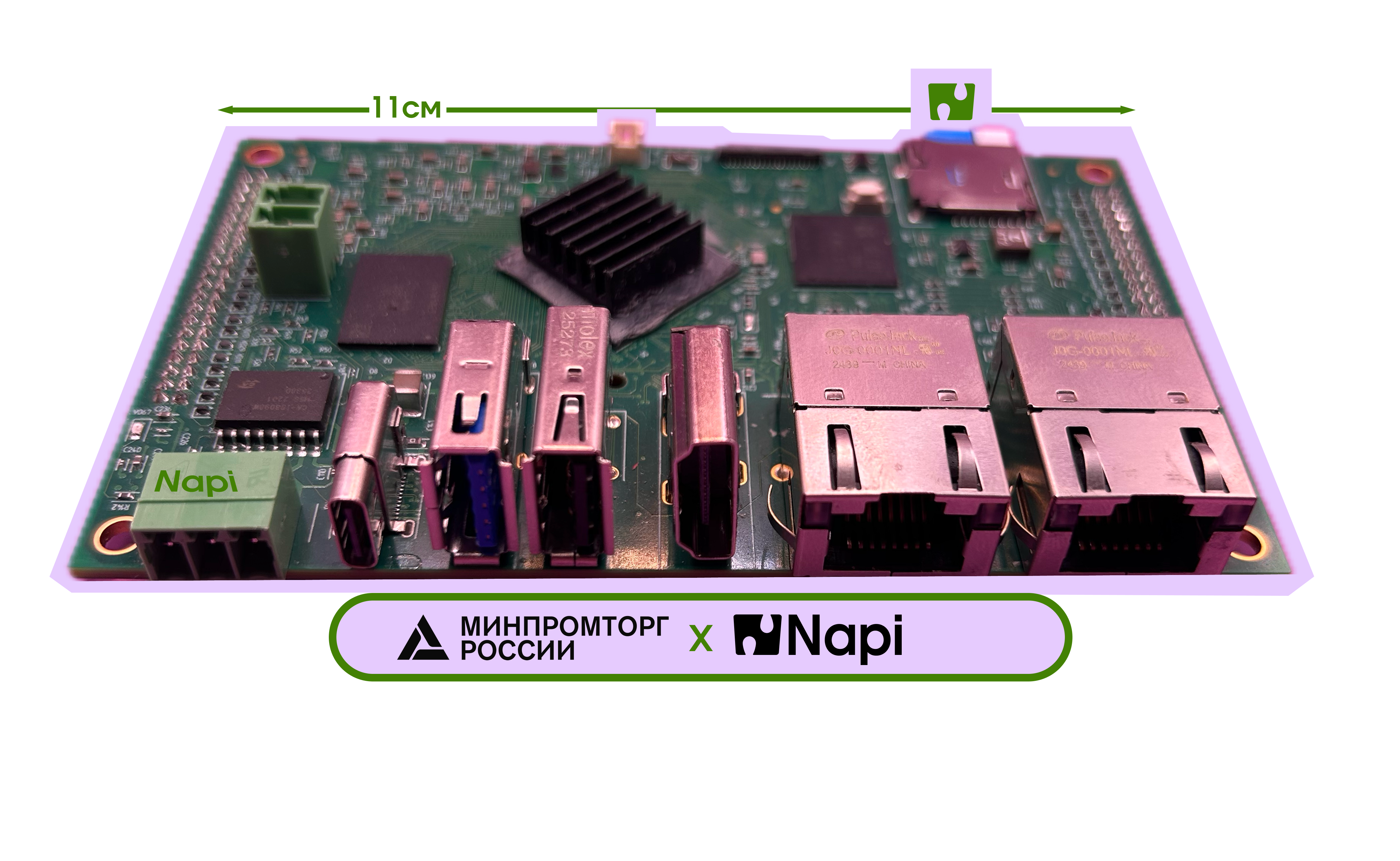

🔥 Новый одноплатный компьютер NAPI2 🔥

Разработан для:

  • промышленной автоматизации
  • IoT-шлюзов
  • систем сбора данных
  • встраиваемых решений
  • создания промышленных компьютеров

alt text

Основные преимущества​

  • Все интерфейсы на передней панели
  • RS485 (встроен в плату), CAN, SPI, I2C, USB
  • 2хEthernet 1Гбит
  • Компактный размер (109.4х70.2)
  • 2 колодки GPIO 2.0 мм для удобного встраивания в мезонин
  • LVDS для промышленных панелей
  • Документы поданы в комиссию Минпромторг

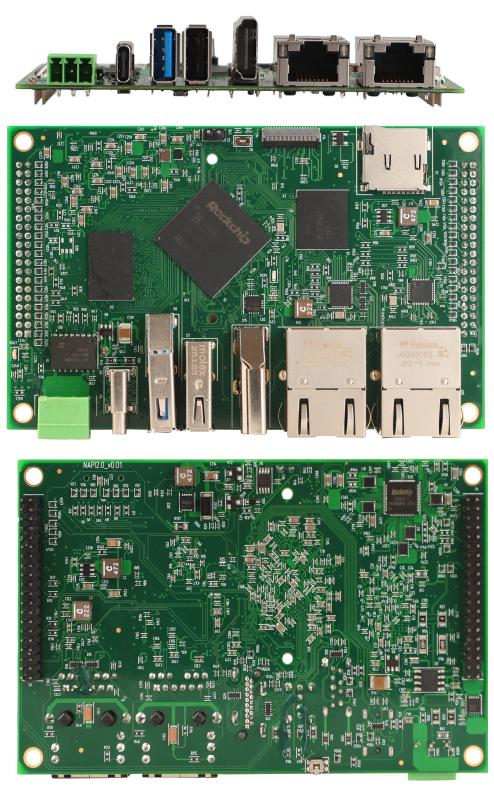

Виды Napi2
NAPI2 - вид спереди, вид сверху, вид снизу

Все характеристики​

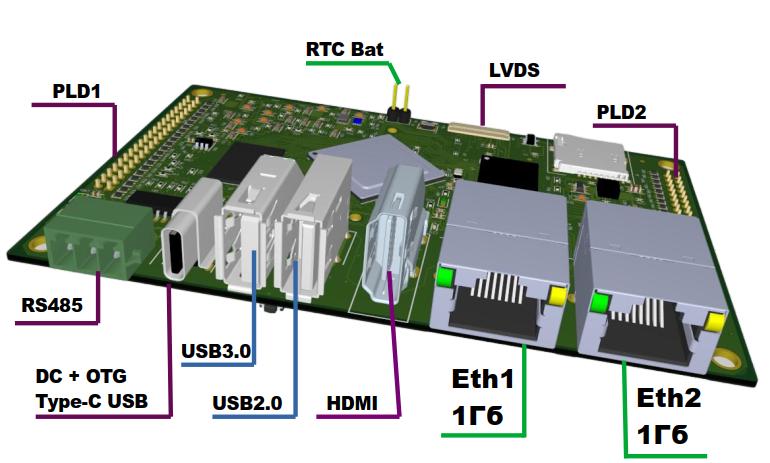

Схема расположения интерфейсов NAPI2
Рис. 2: Схема расположения всех интерфейсов NAPI2

  • Процессор: RK3568J (промышленный температурный диапазон)

Память

  • Память ОЗУ: 4Гб
  • Память ПЗУ: 32Гб (EMMC)
  • Дополнительный слот памяти: SD

Интерфейсы

  • 2xEthernet 1Гбит\с
  • USB 3.0
  • USB 2.0
  • USB type-c otg\питание

Видео

  • HDMI
  • LVDS

Разъемы на плате​

  • Питание 5В
  • LVDS
  • RTC (BAT)

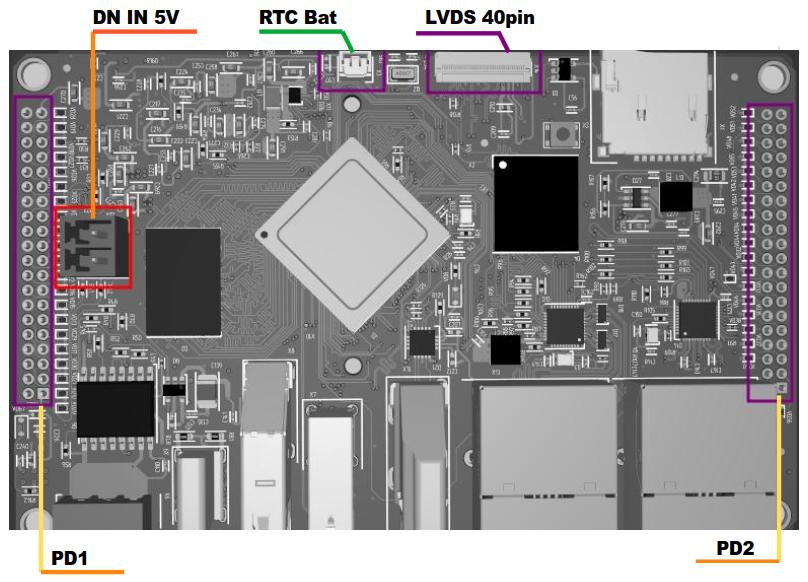

Разъемы на плате NAPI2
Расположение разъемов на плате NAPI2

Карта GPIO​

  • Питание 5В (IN\OUT), 3В (OUT)
  • Консоль (UART2)
  • 3xUART, CAN, 2xSPI, 2xI2C
  • USB 2.0

Карта GPIO NAPI2
Подробная карта GPIO с распиновкой разъемов

Скачать в формате PDF

Сборочный чертеж и размеры​

Скачать в формате PDF

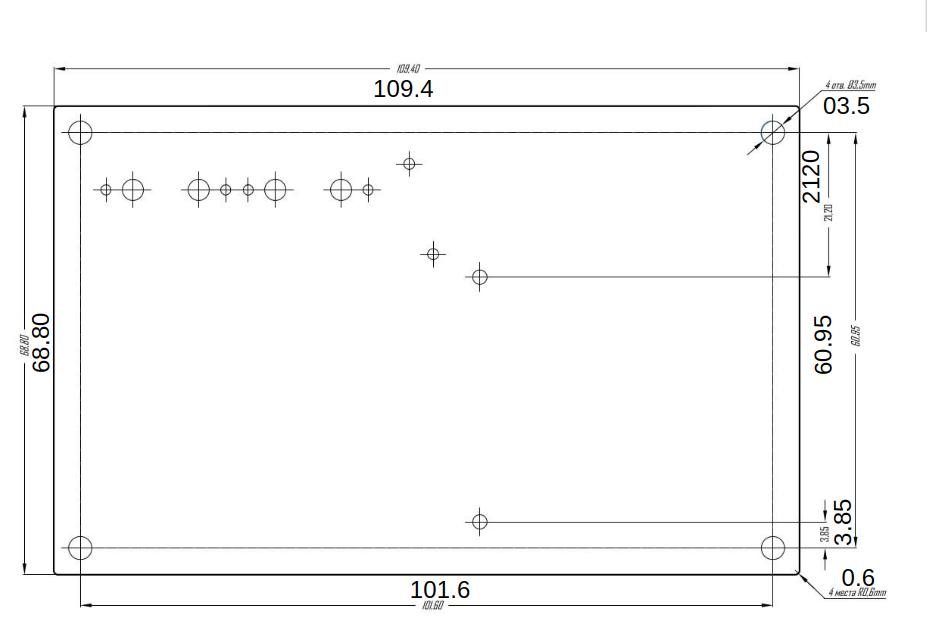

Размеры платы​

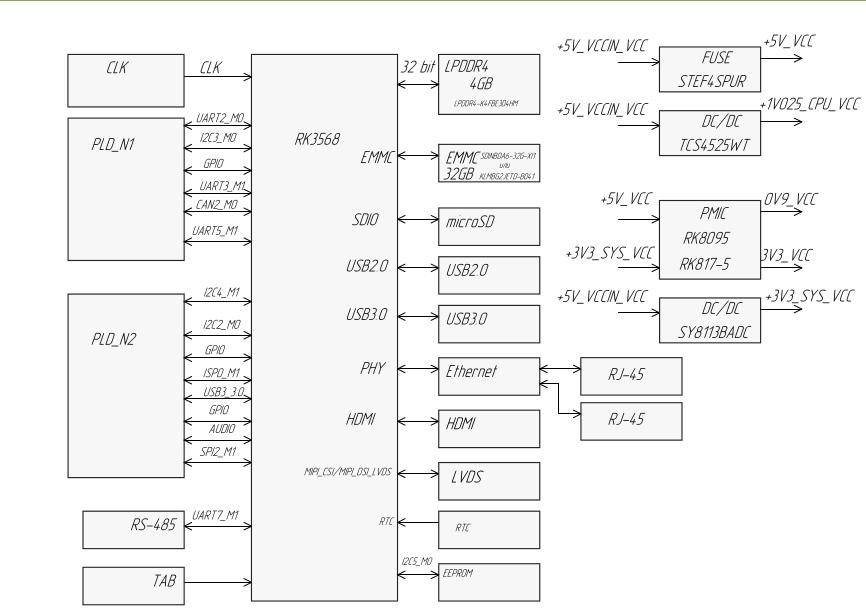

Функциональная схема​

Дополнительные платы. Плата для прототипирования.​

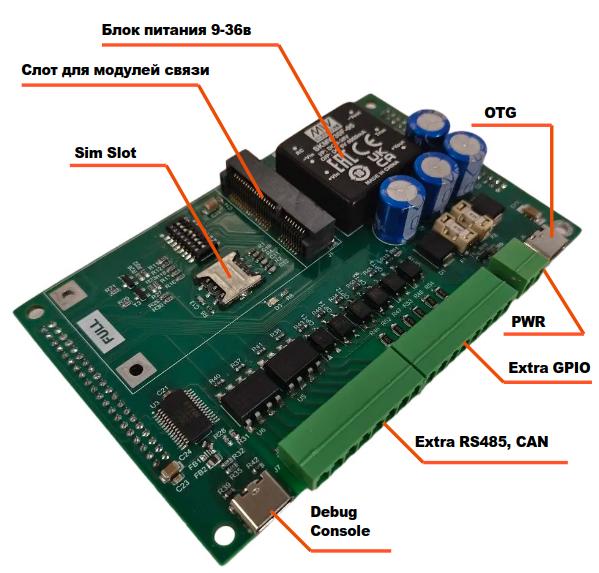

Плата для отладки и прототипирования​

  • Питание 9-36
  • Консоль
  • Переходные колодки с шага 2.0 мм на шаг 2.54 мм

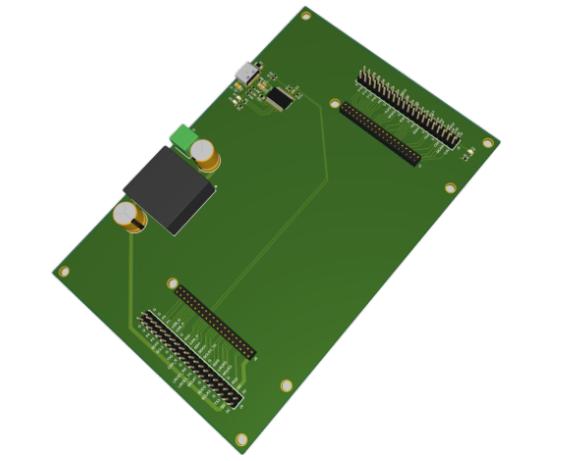

Плата расширения для NAPI2
Все интерфейсы доступны на колодке 2.54" и подписаны, надежное питание и консоль

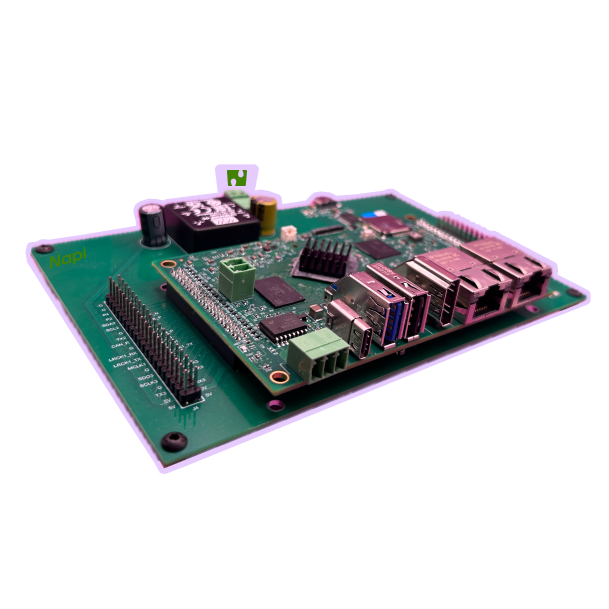

alt text Плата для прототипирования с расширенным питанием и переходными колодками

Плата питания и АСУТП для FCU3568​

\

Программное обеспечение​

⚠️ Все прошивки для плат NAPI в разделе "Загрузки"

💥 Заявка на тестирование💥
