Пошаговая инструкция по сборке кастомной прошивки OpenWrt для плат NapiLab Napi-C/P/Slot на базе Rockchip RK3308 и компьютеров на основе Napi-C (FCC3308, FCM3308). Включает все необходимые патчи, DTS, uci-defaults скрипты и конфигурацию. Особенно интересно для устройств с двумя Ethernet (FCM3308).

1. Подготовка хост-машины (Ubuntu/Debian)​

sudo apt install build-essential clang flex bison g++ gawk gcc-multilib \
  gettext git libncurses-dev libssl-dev python3-distutils python3-setuptools \
  python3-pyelftools swig rsync unzip zlib1g-dev help2man

2. Клонирование OpenWrt​

git clone https://github.com/openwrt/openwrt.git ~/openwrt
cd ~/openwrt
./scripts/feeds update -a
./scripts/feeds install -a

3. Кастомизации​

Все изменения вносятся в чистое дерево OpenWrt. Ниже - полный список файлов и модификаций.

3.1. Патч U-Boot defconfig​

Файл: package/boot/uboot-rockchip/patches/108-board-rockchip-add-napilab-napic.patch

Этот патч добавляет defconfig для NapiLab Napi-C в систему сборки U-Boot. Копируется из репозитория napi-openwrt-build.

3.2. Блок U-Boot в Makefile​

В файле package/boot/uboot-rockchip/Makefile нужно добавить определение устройства napic и включить его в список целей сборки.

Добавить блок определения после U-Boot/rock-pi-s-rk3308 (перед строкой # RK3328 boards):

define U-Boot/napic-rk3308
  $(U-Boot/rk3308/Default)
  DEPENDS+=+PACKAGE_u-boot-$(1):trusted-firmware-a-rk3308-tpl-rock-pi-s
  TPL:=rk3308_ddr_589MHz_uart0_m0_v2.10.bin
  NAME:=NapiLab Napi-C
  BUILD_DEVICES:= \
    napilab_napic
endef

Команда для вставки:

sed -i '/^# RK3328 boards/i\
define U-Boot/napic-rk3308\
  $(U-Boot/rk3308/Default)\
  DEPENDS+=+PACKAGE_u-boot-$(1):trusted-firmware-a-rk3308-tpl-rock-pi-s\
  TPL:=rk3308_ddr_589MHz_uart0_m0_v2.10.bin\
  NAME:=NapiLab Napi-C\
  BUILD_DEVICES:= \\\
    napilab_napic\
endef' package/boot/uboot-rockchip/Makefile

Ограничить UBOOT_TARGETS только платами RK3308 (иначе сборка падает на отсутствующих ATF для rk3399 и др.):

Найти блок UBOOT_TARGETS := \ и заменить весь список на:

UBOOT_TARGETS := \
  rock-pi-s-rk3308 \
  napic-rk3308

3.3. Профиль устройства в armv8.mk​

В файл target/linux/rockchip/image/armv8.mk добавить в конец:

define Device/napilab_napic
  $(Device/rk3308)
  DEVICE_VENDOR := NapiLab
  DEVICE_MODEL := Napi-C
  DEVICE_DTS := rk3308-napi-c
  SUPPORTED_DEVICES := napilab,napic radxa,rockpis
  BOOT_SCRIPT := rock-pi-s
  UBOOT_DEVICE_NAME := napic-rk3308
  DEVICE_PACKAGES := \
  kmod-rtw88-8723ds \
  kmod-usb-net-cdc-ncm \
  kmod-usb-net-rndis \
  wpad-basic-mbedtls \
  kmod-fs-ext4 \
  kmod-fs-msdos \
  kmod-fs-vfat \
  kmod-fs-exfat \
  kmod-fs-ntfs3 \
  kmod-usb-storage \
  kmod-usb-serial-option \
  kmod-usb-net-qmi-wwan \
  uqmi \
  minicom \
  htop \
  nano \
  lsblk \
  usbutils \
  tcpdump \
  ethtool \
  mosquitto \
  mosquitto-client \
  screen \
  xz-utils \
  mbpoll \
  openssh-sftp-server \
  bash \
  luci-ssl \
  luci-theme-openwrt-2020 \
  luci-proto-qmi \
  luci-app-mbusd
endef
TARGET_DEVICES += napilab_napic

3.4. Device Tree (DTS)​

Файл: target/linux/rockchip/files/arch/arm64/boot/dts/rockchip/rk3308-napi-c.dts

Основан на Rock Pi S, ключевые отличия:

• uart1, uart2, uart4 включены (RS-485, дополнительные последовательные порты)
• Bluetooth не используется (занимает UART)
• USB OTG контроллер (usb20_otg) переключён в режим host - без этого USB-устройства на OTG-порте не видны:

&usb20_otg {
    dr_mode = "host";
    status = "okay";
};

Важно: без dr_mode = "host" модуль dwc2 инициализируется в режиме gadget и USB-устройства (например, USB-Ethernet адаптеры) не определяются.

3.5. Пакеты​

Скопировать в package/:

• package/luci-app-mbusd/ - LuCI веб-интерфейс для Modbus-шлюза mbusd
• package/luci-app-mbpoll/ - LuCI веб-интерфейс для Modbus-поллера
• package/mbscan/ - утилита сканирования Modbus RTU шины (содержит Makefile + src/mbscan.c)

3.6. Файлы прошивки (files/)​

Все файлы в директории files/ копируются в корневую ФС образа при сборке.

files/etc/shadow​

Пароль root по умолчанию (хеш генерируется через openssl passwd -6):

HASH=$(openssl passwd -6)
echo "root:${HASH}:19000:0:99999:7:::" > files/etc/shadow
chmod 640 files/etc/shadow

files/etc/banner​

Кастомный баннер при логине.

files/etc/profile.d/10-sysinfo.sh​

Скрипт вывода информации об интерфейсах при логине:

#!/bin/sh

echo ""
for iface in /sys/class/net/eth*; do
    name=$(basename "$iface")
    ip=$(ip -4 addr show "$name" 2>/dev/null | awk '/inet /{print $2}')
    state=$(cat "$iface/operstate" 2>/dev/null)
    [ -z "$ip" ] && ip="no address"
    echo " $name: $ip ($state)"
done
echo ""

files/etc/uci-defaults/​

Скрипты первого старта (выполняются один раз и удаляются):

70-rootpt-resize​

if [ ! -e /etc/rootpt-resize ] \
&& type parted > /dev/null \
&& lock -n /var/lock/root-resize
then
ROOT_BLK="$(readlink -f /sys/dev/block/"$(awk -e \
'$9=="/dev/root"{print $3}' /proc/self/mountinfo)")"
ROOT_DISK="/dev/$(basename "${ROOT_BLK%/*}")"
ROOT_PART="${ROOT_BLK##*[^0-9]}"
parted -f -s "${ROOT_DISK}" resizepart "${ROOT_PART}" 100%
mount_root done
touch /etc/rootpt-resize
reboot
fi
exit 1

80-rootfs-resize​

if [ ! -e /etc/rootfs-resize ] \
&& [ -e /etc/rootpt-resize ] \
&& type losetup > /dev/null \
&& type resize2fs > /dev/null \
&& lock -n /var/lock/root-resize
then
ROOT_BLK="$(readlink -f /sys/dev/block/"$(awk -e \
'$9=="/dev/root"{print $3}' /proc/self/mountinfo)")"
ROOT_DEV="/dev/${ROOT_BLK##*/}"
LOOP_DEV="$(losetup -f)"
losetup "${LOOP_DEV}" "${ROOT_DEV}"
resize2fs -f "${LOOP_DEV}"
losetup -d "${LOOP_DEV}"
mount_root done
touch /etc/rootfs-resize
reboot
fi
exit 1

91-bash​

#!/bin/sh
sed -i 's|/bin/ash|/bin/bash|' /etc/passwd

92-timezone​

#!/bin/sh
uci set system.@system[0].timezone='MSK-3'
uci set system.@system[0].zonename='Europe/Moscow'
uci commit system

93-console-password​

#!/bin/sh
uci set system.@system[0].ttylogin='1'
uci commit system

94-macaddr​

#!/bin/sh
MAC=$(cat /sys/bus/nvmem/devices/rockchip-otp0/nvmem | md5sum | \
  sed 's/\(..\)\(..\)\(..\)\(..\)\(..\)\(..\).*/02:\1:\2:\3:\4:\5/')
uci set network.lan.macaddr="$MAC"
uci commit network

95-network​

#!/bin/sh

# Убираем дефолтный бридж
uci -q delete network.@device[0]

if [ -e /sys/class/net/eth1 ]; then
    # Две+ сетевухи: eth0=lan, eth1=wan

    # Собираем дополнительные интерфейсы (eth2, eth3...) в бридж
    EXTRA=""
    for iface in /sys/class/net/eth*; do
        name=$(basename "$iface")
        [ "$name" = "eth0" ] && continue
        [ "$name" = "eth1" ] && continue
        EXTRA="$EXTRA $name"
    done

    if [ -n "$EXTRA" ]; then
        # Есть eth2+ : бридж из eth0 + extras
        uci set network.br_lan=device
        uci set network.br_lan.type='bridge'
        uci set network.br_lan.name='br-lan'
        uci add_list network.br_lan.ports='eth0'
        for iface in $EXTRA; do
            uci add_list network.br_lan.ports="$iface"
        done
        uci set network.lan.device='br-lan'
    else
        # Только eth0 + eth1
        uci set network.lan.device='eth0'
    fi

    uci set network.lan.proto='static'
    uci set network.lan.ipaddr='192.168.1.1/24'

    # wan = eth1 (USB сетевушка)
    uci -q delete network.wan
    uci set network.wan=interface
    uci set network.wan.device='eth1'
    uci set network.wan.proto='dhcp'
else
    # Одна сетевуха: lan=dhcp
    uci set network.lan.device='eth0'
    uci set network.lan.proto='dhcp'
    uci -q delete network.lan.ipaddr
fi

uci commit network

96-hostname​

#!/bin/sh
uci set system.@system[0].hostname='napiwrt'
uci commit system

97-luci-theme​

#!/bin/sh
uci set luci.main.mediaurlbase='/luci-static/openwrt-2020'
uci commit luci

98-firewall-wan​

#!/bin/sh
[ -e /sys/class/net/eth1 ] || exit 0

# Включаем masq на дефолтной зоне wan (если ещё не включён)
uci set firewall.@zone[1].masq='1'
uci set firewall.@zone[1].mtu_fix='1'
uci commit firewall

# SSH на wan
uci add firewall rule
uci set firewall.@rule[-1].name='Allow-SSH-WAN'
uci set firewall.@rule[-1].src='wan'
uci set firewall.@rule[-1].dest_port='22'
uci set firewall.@rule[-1].proto='tcp'
uci set firewall.@rule[-1].target='ACCEPT'

# HTTP на wan
uci add firewall rule
uci set firewall.@rule[-1].name='Allow-HTTP-WAN'
uci set firewall.@rule[-1].src='wan'
uci set firewall.@rule[-1].dest_port='80'
uci set firewall.@rule[-1].proto='tcp'
uci set firewall.@rule[-1].target='ACCEPT'

# HTTPS на wan
uci add firewall rule
uci set firewall.@rule[-1].name='Allow-HTTPS-WAN'
uci set firewall.@rule[-1].src='wan'
uci set firewall.@rule[-1].dest_port='443'
uci set firewall.@rule[-1].proto='tcp'
uci set firewall.@rule[-1].target='ACCEPT'

uci commit firewall

99-dhcp​

#!/bin/sh
if [ ! -e /sys/class/net/eth1 ]; then
    # Одна сетевуха - не раздаём DHCP
    uci set dhcp.lan.ignore='1'
fi
uci commit dhcp

4. Конфигурация (.config)​

Скопировать .config из репозитория napi-openwrt-build. Обязательные пакеты, которые должны быть включены:

CONFIG_PACKAGE_kmod-usb-dwc2=y
CONFIG_PACKAGE_kmod-usb-net-smsc95xx=y
CONFIG_PACKAGE_kmod-usb-gadget=y
CONFIG_PACKAGE_kmod-lib-crc16=y
CONFIG_PACKAGE_kmod-net-selftests=y
CONFIG_PACKAGE_kmod-phy-smsc=y
CONFIG_PACKAGE_parted=y
CONFIG_PACKAGE_losetup=y
CONFIG_PACKAGE_resize2fs=y
CONFIG_PACKAGE_luci-app-mbusd=y
CONFIG_PACKAGE_luci-app-mbpoll=y
CONFIG_PACKAGE_mbscan=y
CONFIG_PACKAGE_mbusd=y
CONFIG_PACKAGE_mbpoll=y

Добавление пакетов в .config (никогда не запускать make menuconfig или make defconfig после!):

for pkg in kmod-usb-dwc2 kmod-usb-net-smsc95xx kmod-usb-gadget kmod-lib-crc16 \
  kmod-net-selftests kmod-phy-smsc parted losetup resize2fs; do
  sed -i "/$pkg/d" .config
  echo "CONFIG_PACKAGE_$pkg=y" >> .config
done

5. Сборка​

Первая сборка​

cd ~/openwrt
make package/boot/arm-trusted-firmware-rockchip/compile -j$(nproc)
make package/boot/uboot-rockchip/compile -j$(nproc)
make -j$(nproc) EXTRA_IMAGE_NAME=$(date +%d%b_%H%M)

Пересборка после изменений​

make -j$(nproc) EXTRA_IMAGE_NAME=$(date +%d%b_%H%M)

Результат​

bin/targets/rockchip/armv8/openwrt-ДАТА-rockchip-armv8-napilab_napic-ext4-sysupgrade.img.gz

6. Прошивка​

gunzip openwrt-*-napilab_napic-ext4-sysupgrade.img.gz
dd if=openwrt-*-napilab_napic-ext4-sysupgrade.img of=/dev/sdX bs=4M status=progress
sync

Внимательно проверьте /dev/sdX командой lsblk перед записью!

7. Первый запуск​

При первом старте на новом носителе происходит:

1. Скрипт 70-rootpt-resize расширяет раздел - перезагрузка
2. Скрипт 80-rootfs-resize расширяет ФС - перезагрузка
3. Остальные uci-defaults применяются - система готова

Итого: две автоматических перезагрузки, после чего устройство полностью настроено.

Доступ​

8. Перенос сборки на другую машину​

Переносить нужно только кастомизации, не build_dir/staging_dir. Список файлов для переноса:

tar czf napi-custom.tar.gz \
  .config \
  files/ \
  target/linux/rockchip/files/ \
  target/linux/rockchip/image/armv8.mk \
  package/boot/uboot-rockchip/patches/108-board-rockchip-add-napilab-napic.patch \
  package/boot/uboot-rockchip/Makefile \
  package/luci-app-mbusd/ \
  package/luci-app-mbpoll/ \
  package/mbscan/

На новой машине:

git clone https://github.com/openwrt/openwrt.git ~/openwrt
cd ~/openwrt
./scripts/feeds update -a
./scripts/feeds install -a
tar xzf napi-custom.tar.gz
make -j$(nproc) EXTRA_IMAGE_NAME=$(date +%d%b_%H%M)

Важно: armv8.mk и package/boot/uboot-rockchip/Makefile из архива перезапишут оригинальные файлы OpenWrt. Если версия OpenWrt сильно отличается, эти файлы нужно мержить вручную - добавлять блоки napic в актуальные файлы новой версии.

9. Известные грабли​

• Никогда не запускать make menuconfig или make defconfig после ручной правки .config - они перезапишут кастомные записи
• Добавление пакетов: только через sed -i '/<pkg>/d' .config && echo 'CONFIG_PACKAGE_<pkg>=y' >> .config
• build_dir/staging_dir содержат абсолютные пути - при переносе между машинами всегда make distclean (сохранив .config)
• UBOOT_TARGETS нужно ограничивать - без ATF для rk3399/rk3588 сборка U-Boot падает
• dr_mode = "host" обязателен для USB OTG - без него dwc2 уходит в gadget-режим
• files/etc/shadow не должен содержать пароль в открытом виде - только хеш через openssl passwd -6
• USB-Ethernet (SMSC LAN9500) требует пакеты: kmod-usb-dwc2, kmod-usb-net-smsc95xx, kmod-usb-gadget, kmod-lib-crc16, kmod-net-selftests, kmod-phy-smsc

Лицензия​

GPL-2.0 - следуем лицензии OpenWrt. Все кастомизации открыты.

Сборочная система для создания готового образа Debian (trixie) под одноплатный компьютер Napi-C на базе Rockchip RK3308.

Готовые образы для прошивки и исходный код​

Готовые образы: https://download.napilinux.ru/linuximg/napic/debian/

Наисвежайшая информация м сборочная система на GitHub: https://github.com/lab240/napi-debian-build

Подключённые репозитории​

• http://deb.debian.org/debian - основной Debian
• https://deb.napilab.net - пакеты NapiLab (ядра, утилиты)
• https://repo.napilab.ru - дополнительные пакеты (mbusd и др.)

Что в образе​

• Debian trixie (arm64)
• Ядро 6.6.x (vendor Rockchip, собирается из исходников или устанавливается из deb)
• U-Boot 2023.10
• Поддержка Device Tree Overlays (UART, I2C, USB host, SPI и др.)
• Автоматическое расширение раздела при первом запуске

Предустановленные пакеты​

Базовые: ssh, NetworkManager, sudo, nano, curl, ntpsec, initramfs-tools, locales

Из packages.list: vim, net-tools, can-utils, mbpoll, minicom, tcpdump, screen, memtester, xxd, tree, util-linux-extra, mosquitto, mosquitto-clients, i2c-tools, python3-pymodbus, python3-pip, python3-smbus2, git, tmux, make, cmake, gcc, build-essential, flex, bison, libssl-dev, pkg-config, mbusd

Overlays по умолчанию​

rk3308-uart0 rk3308-uart1 rk3308-uart2-m0 rk3308-uart3-m0
rk3308-i2c1-ds1338 rk3308-i2c3-m0 rk3308-usb20-host

Настраиваются в /boot/uEnv.txt.

Учётные данные​

• root / napilinux
• napi / napilinux (sudo)

Быстрый старт​

Сборка образа из готовых deb​

Положить deb-пакеты ядра в kernel-rk-6.6/ и запустить:

sudo ./mkimg.sh

Готовый образ появится в artifacts-trixie/.

Сборка с компиляцией ядра из исходников​

sudo ./mkimg.sh --build-kernel

Исходники клонируются из https://gitlab.nnz-ipc.net/pub/napilinux/kernel.git (ветка rk-6.6), собранные deb сохраняются в kernel-rk-6.6/.

Только сборка ядра (без образа)​

sudo bash -c '
source config.sh
BUILD_KERNEL=1
source scripts/00-build-kernel.sh
'

Прошивка на SD-карту​

xzcat artifacts-trixie/Debian-napilab_*.img.xz | sudo dd of=/dev/sdX bs=4M status=progress
sync

Параметры сборки​

Аргументы командной строки​

Переменные окружения​

Примеры:

# Другая ветка ядра
sudo ./mkimg.sh --branch=rk-6.1

# Увеличенный образ с доп. пакетами
sudo IMAGE_SIZE=4096 EXTRA_PKGS=docker.io ./mkimg.sh

Структура проекта​

make-napi-debian/
├── config.sh                     # конфигурация сборки
├── mkimg.sh                      # главный скрипт
├── packages.list                 # дополнительные пакеты
├── napi-archive-keyring.asc      # ключ репозитория deb.napilab.net
├── u-boot-latest_*.deb           # U-Boot
├── kernel-rk-6.6/               # deb-пакеты ядра
│   ├── linux-image-*.deb
│   └── linux-headers-*.deb
├── scripts/
│   ├── 00-build-kernel.sh        # [опц.] сборка ядра из исходников
│   ├── 01-create-image.sh        # создание образа и разметка
│   ├── 02-debootstrap.sh         # установка базовой системы
│   ├── 03-install-kernel.sh      # установка ядра и DTB
│   ├── 04-boot-config.sh         # boot.cmd, uEnv.txt, boot.scr
│   ├── 05-configure.sh           # пользователи, locale, репы, пакеты
│   ├── 06-cleanup.sh             # размонтирование
│   └── 07-install-uboot.sh       # прошивка U-Boot, упаковка xz
├── cache/apt/                    # кеш скачанных пакетов
└── artifacts-trixie/             # готовые образы

Настройка на плате​

Overlays​

Редактировать /boot/uEnv.txt, строка overlays=. Доступные overlays:

ls /boot/dtbs/overlay/rk3308/

После изменения перезагрузить плату.

Обновление ядра​

При установке нового ядра через dpkg -i linux-image-*.deb автоматически обновляются DTB, симлинки и boot.scr (через postinst hook /etc/kernel/postinst.d/zz-napi-update-boot)

Контакты​

Вопросы, заказ плат и интеграция: dj.novikov@gmail.com

Адаптер: Realtek RTL8188FTV (ID 0bda:f179)
Драйвер: rtl8xxxu (mainline)
Прошивка: rtlwifi/rtl8188fufw.bin

1. Установить необходимые пакеты​

apt update
apt install linux-firmware
apt install zstd

2. Распаковать прошивку​

Пакет linux-firmware содержит прошивку в сжатом виде (.zst), но ядро Armbian по умолчанию не поддерживает автоматическую распаковку (CONFIG_FW_LOADER_COMPRESS_ZSTD не включён). Распаковываем вручную:

zstd -d /lib/firmware/rtlwifi/rtl8188fufw.bin.zst

3. Загрузить драйвер​

modprobe rtl8xxxu

Если драйвер уже был загружен ранее (с ошибкой), перезагрузить:

rmmod rtl8xxxu && modprobe rtl8xxxu

4. Добавить драйвер в автозагрузку​

echo "rtl8xxxu" >> /etc/modules

После этого драйвер будет загружаться автоматически при каждой загрузке системы.

5. Проверить​

root@napic:~# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: end0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether ea:b2:0d:09:2e:6c brd ff:ff:ff:ff:ff:ff
    inet 192.168.30.64/24 metric 100 brd 192.168.30.255 scope global dynamic end0
       valid_lft 46523sec preferred_lft 46523sec
    inet6 fe80::e8b2:dff:fe09:2e6c/64 scope link
       valid_lft forever preferred_lft forever
3: wlx6c60ebe162ef: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether 6c:60:eb:e1:62:ef brd ff:ff:ff:ff:ff:ff

OpenWrt для NapiLab NAPI2 (RK3568): готовая прошивка и сборка из исходников

NapiWRT теперь поддерживает NAPI2 на базе Rockchip RK3568. Готовый образ можно скачать и залить на SD\eMMC, а можно собрать самостоятельно из открытых исходников.

Что такое NAPI2​

NAPI2 - промышленный IoT-шлюз NapiLab на базе Rockchip RK3568:

Два гигабитных порта и NAT означают, что NAPI2 может одновременно работать как маршрутизатор между промышленной и офисной сетью и как Modbus TCP шлюз.

Скачать готовый образ​

Готовые образы публикуются в GitHub Releases:

→ github.com/lab240/napi-openwrt-build/releases

Файл прошивки: openwrt-rockchip-armv8-napi2-rk3568-ext4-sysupgrade.img.gz

Запись на eMMC​

eMMC - встроенная память, напрямую с хост-машины к ней не подключиться. Процедура прошивки:

1. Загрузите NAPI2 с SD-карты (любой рабочий Linux-образ)
2. Подключите USB-накопитель с файлом прошивки
3. Смонтируйте USB и запишите образ на eMMC:

# Монтируем USB-накопитель
mount /dev/sda1 /mnt

# Распаковываем образ
gunzip /mnt/openwrt-rockchip-armv8-napi2-rk3568-ext4-sysupgrade.img.gz

# Записываем на eMMC
dd if=/mnt/openwrt-rockchip-armv8-napi2-rk3568-ext4-sysupgrade.img \
   of=/dev/mmcblk0 bs=4M status=progress
sync

4. Выключите устройство, извлеките SD-карту, подайте питание - NAPI2 загрузится с eMMC.

Проверьте имя устройства eMMC через lsblk - обычно это /dev/mmcblk0.

После подачи питания система автоматически расширит корневой раздел на весь носитель (две перезагрузки при первом старте), применит все настройки и будет готова к работе.

Доступ по умолчанию​

Что в прошивке из коробки​

Прошивка содержит полный промышленный стек:

• Modbus TCP - mbusd + luci-app-mbusd (RS-485 на UART7 → TCP)
• Modbus-сканер - mbpoll + luci-app-mbpoll, mbscan
• MQTT - mosquitto уже настроен и запущен
• Метрики - collectd с модулями mqtt, rrdtool, modbus
• 1-Wire - owfs / owserver для датчиков DS18B20
• I2C / GPIO - i2c-tools, gpiod-tools
• LTE - поддержка Quectel EP06 через QMI
• HDMI-консоль - лог ядра и вход на мониторе, USB-клавиатура

NAPI2 также готова к запуску Zigbee2MQTT - 4 ГБ RAM более чем достаточно. Готовый архив Z2M для musl/aarch64 есть в тех же Releases.

Ключевые возможности​

• Двойной Ethernet - eth0 (LAN, 192.168.1.1) + eth1 (WAN, DHCP). NAT и маршрутизация настроены из коробки.
• HDMI-консоль - framebuffer + DRM VOP2 встроены в ядро. Лог загрузки выводится одновременно на serial и HDMI. Подключите монитор и USB-клавиатуру - полноценный локальный доступ без USB-UART адаптера.
• RS-485 с аппаратным RTS - UART7 (/dev/ttyS7) с автоматическим управлением направлением передачи. Не нужен GPIO для переключения приём/передача.
• CAN 2.0 - для подключения промышленного оборудования с CAN-интерфейсом.
• RTC DS1338 - аппаратные часы на I2C5, время сохраняется при выключении питания.
• MAC из eMMC CID - стабильный MAC-адрес генерируется из уникального идентификатора eMMC (отдельные MAC для LAN и WAN).

Собрать самостоятельно​

Исходники кастомизаций открыты:

→ github.com/lab240/napi-openwrt-build

Зависимости​

sudo apt install build-essential clang flex bison g++ gawk gcc-multilib \
  gettext git libncurses-dev libssl-dev python3-distutils python3-setuptools \
  python3-dev python3-pyelftools rsync swig unzip zlib1g-dev

Сборка​

# Клонируем OpenWrt
git clone https://github.com/openwrt/openwrt.git
cd openwrt
./scripts/feeds update -a
./scripts/feeds install -a

# Накладываем кастомизации NAPI2
cp -r /path/to/napi-openwrt/napi2-files/* .

# Применяем конфиг ядра для HDMI
bash apply-kernel-config.sh

# Сначала собираем NanoPi R5S (нужен U-Boot от того же RK3568)
echo 'CONFIG_TARGET_rockchip_armv8_DEVICE_friendlyarm_nanopi-r5s=y' >> .config
make defconfig
make -j$(nproc)

# Переключаемся на NAPI2
sed -i '/DEVICE_friendlyarm_nanopi-r5s/d' .config
echo 'CONFIG_TARGET_rockchip_armv8_DEVICE_napi2-rk3568=y' >> .config
make defconfig
make -j$(nproc)

Результат появится в bin/targets/rockchip/armv8/.

Первая сборка занимает 30–60 минут (компилируется тулчейн). Пересборка с изменениями - 5–10 минут.

Зачем двухэтапная сборка​

U-Boot для RK3568 берётся из конфигурации NanoPi R5S - это та же SoC, и defconfig от FriendlyElec хорошо поддерживается в апстриме OpenWrt. Первый проход собирает U-Boot, второй - финальный образ с нашим Device Tree и конфигурацией.

Ссылки​

• Готовые образы: github.com/lab240/napi-openwrt-build/releases
• Исходники сборки: github.com/lab240/napi-openwrt-build
• Документация по платам: github.com/napilab/napi-boards

Когда разрабатываешь систему мониторинга или SCADA, часто нужно протестировать опрос датчиков — но реального оборудования под рукой нет. Или нужно показать демо заказчику без физических устройств. Или хочется отладить логику мастера не выезжая на объект.

Именно для этого мы написали modbus_slave — эмулятор Modbus RTU slave устройств на C, который работает на Linux и Windows, не требует зависимостей и умеет отдавать реальные данные из файлов.

Что умеет​

• Эмулирует до 30 независимых Modbus RTU устройств на одном последовательном порту
• Каждое устройство отвечает на FC03 (Read Holding Registers), 20 регистров
• Значения регистров — случайные (для тестирования) или из файла (реальные данные)
• Работает на Linux x86_64, aarch64 (NAPI2, RK3568, Raspberry Pi) и Windows x64
• Поддерживает RS-485 — RTS direction control через DTS/GPIO
• Режим демона с логами в syslog и systemd service для автозапуска
• Защита от устаревших данных — если скрипт-источник упал, регистры возвращают нули
• Один статический бинарь без зависимостей — скопировал и запустил

Архитектура​

Идея простая: один процесс слушает RS-485 шину и отвечает на запросы от любого из 30 адресов. Для мастера это выглядит как несколько физических устройств на линии — он не видит разницы.

Мастер (PC/ПЛК)          RS-485 шина          modbus_slave (NAPI2)
  mbpoll -a 1    ──────────────────────────►   slave ID 1 → /tmp/cpu.dat
  mbpoll -a 2    ──────────────────────────►   slave ID 2 → /tmp/time.dat
  mbpoll -a 3    ──────────────────────────►   slave ID 3 → random

Регистры читаются из обычных текстовых файлов — одно число на строку. Файлы живут в /tmp (tmpfs — RAM диск), SD карта не изнашивается.

Быстрый старт​

Установка на NAPI2 / aarch64​

# Скачать статический бинарь
wget https://github.com/lab240/modpoll-slave/raw/main/bin/modbus_slave_aarch64
chmod +x modbus_slave_aarch64

# Запустить — 3 датчика, порт ttyS7
./modbus_slave_aarch64 -p /dev/ttyS7 -b 115200 -a 3

Запуск на Windows​

modbus_slave.exe -p COM4 -b 115200 -a 3

Проверка с mbpoll​

mbpoll -m rtu -b 115200 -P none -a 1 -r 1 -c 20 /dev/ttyUSB0

Реальные данные из файлов​

Самое интересное — каждому slave можно привязать файл с реальными значениями. Формат простой: одно целое число на строку.

# Запуск: slave 1 читает данные CPU, slave 2 — время, slave 3 — рандом
./modbus_slave -p /dev/ttyS7 -b 115200 -a 3 \
    -f 1:/tmp/cpu.dat \
    -f 2:/tmp/time.dat

Файл обновляется внешним скриптом атомарно через mv — никакой гонки данных:

# Температура ядер CPU (°C × 100)
while true; do
    for zone in /sys/class/thermal/thermal_zone*/temp; do
        val=$(( $(cat $zone) / 10 ))
        echo $val
    done > /tmp/cpu.tmp
    mv /tmp/cpu.tmp /tmp/cpu.dat
    sleep 5
done

Значение 4523 в регистре означает 45.23 °C — стандартное соглашение для передачи дробных чисел в Modbus.

Защита от падения скриптов​

Если скрипт обновления данных упал — файл перестаёт обновляться, но данные в нём остаются старые. Мастер продолжал бы читать устаревшие значения.

Параметр -t задаёт максимальный возраст файла:

./modbus_slave -p /dev/ttyS7 -b 115200 -f 1:/tmp/cpu.dat -t 10

Если файл не обновлялся более 10 секунд — все регистры возвращают 0. Это сразу видно мастеру и SCADA системе. В лог пишется предупреждение (не чаще раза в минуту чтобы не спамить):

file /tmp/cpu.dat is stale (45s > 10s), returning zeros

По умолчанию t=10. Отключить: -t 0.

Режим демона и systemd​

# Запуск как демон
./modbus_slave -d -p /dev/ttyS7 -b 115200 -a 3 -f 1:/tmp/cpu.dat

# Статус
./modbus_slave -s

# Остановка
./modbus_slave -k

# Логи
journalctl -t modbus_slave -f

Для автозапуска при загрузке — systemd service:

sudo cp modbus_slave /usr/local/bin/
sudo cp service/modbus_slave.service /etc/systemd/system/
sudo systemctl daemon-reload
sudo systemctl enable --now modbus_slave

Статистика запросов пишется в лог каждые 60 секунд:

stats: slaves=3 total_ok=12480 total_err=0

Windows​

На Windows всё то же самое, только порт называется COM4 вместо /dev/ttyS7, файлы в C:\temp\ вместо /tmp/, и -bg вместо -d:

modbus_slave.exe -bg -p COM4 -b 115200 -a 3 ^
    -f 1:C:\temp\cpu.dat ^
    -f 2:C:\temp\time.dat

Логи пишутся в C:\temp\modbus_slave.log.

Сборка из исходников​

Код разделён на три файла:

# Linux x86_64
gcc -O2 -Wall -o modbus_slave src/modbus_slave.c

# Linux aarch64 статический
aarch64-linux-gnu-gcc -O2 -Wall -static -o modbus_slave_aarch64 src/modbus_slave.c

# Windows .exe с Linux
x86_64-w64-mingw32-gcc -O2 -Wall -o modbus_slave.exe src/modbus_slave_win.c

Итог​

modbus_slave решает конкретную задачу — дать возможность разрабатывать и тестировать Modbus мастер без реального железа, или превратить одноплатный компьютер в многоканальный шлюз данных в Modbus.

Код открытый, собирается одной командой, работает на том же NAPI2 где и всё остальное.

Репозиторий: github.com/lab240/modpoll-slave

247 адресов за 2.5 секунды, ноль зависимостей, один .c файл. Рассказываем, зачем мы написали свой сканер Modbus-шины и как он работает.

Проблема: «а что вообще висит на шине?»​

Кто работал с Modbus RTU, знает ситуацию: подключаешь шлюз к RS-485 шине, а там десяток устройств с неизвестными адресами. Или один датчик, но кто-то поставил ему адрес 117 вместо документированного 1. Или устройство просто не отвечает — и непонятно, проблема в адресе, скорости, чётности или в самом устройстве.

Стандартный подход - mbpoll или любой Modbus-клиент, которым вручную перебираешь адреса. Это работает, но медленно и неудобно: 247 возможных адресов, на каждый нужно отправить запрос, подождать таймаут, проверить ответ.

Мы решили автоматизировать это одной утилитой.

Репозиторий: github.com/lab240/mbscan

Что такое mbscan​

mbscan - консольная утилита для сканирования Modbus RTU шины. Открывает последовательный порт, последовательно опрашивает диапазон адресов функцией FC03 (Read Holding Registers) и выводит найденные устройства с содержимым регистров.

Один файл на C, никаких внешних библиотек. Встроенная реализация CRC16, POSIX-совместимый код. Работает на Linux x86_64, aarch64, OpenWrt, Raspberry Pi — везде, где есть терминальный API POSIX.

Быстрый старт​

# Сканируем всё на /dev/ttyUSB0 (по умолчанию: 115200-8N1, таймаут 100мс)
mbscan -p /dev/ttyUSB0

# Быстрый скан с таймаутом 10мс
mbscan -p /dev/ttyUSB0 -o 10

# Конкретный диапазон, читаем 4 регистра
mbscan -p /dev/ttyUSB0 -f 1 -t 30 -c 4

# 9600 бод, чётность 8E1
mbscan -p /dev/ttyS1 -b 9600 -d 8E1

Вывод выглядит так:

mbscan: scanning /dev/ttyUSB0 115200-8N1, addresses 1-247, timeout 100ms
mbscan: reading 4 register(s) starting at 0

Found slave 125: [0]=125 [1]=1 [2]=830 [3]=794

mbscan: done. Found 1 device(s).

Нашёл устройство на адресе 125, прочитал 4 регистра — готово.

Параметры​

mbscan -p PORT [опции]

  -p PORT    Последовательный порт (обязательный)
  -b BAUD    Скорость (по умолчанию: 115200)
  -d PARAMS  Формат данных: 8N1, 8E1, 8O1, 7E1 и т.д. (по умолчанию: 8N1)
  -f FROM    Начальный адрес (по умолчанию: 1)
  -t TO      Конечный адрес (по умолчанию: 247)
  -o MS      Таймаут на адрес в мс (по умолчанию: 100)
  -r REG     Начальный регистр, 0-based (по умолчанию: 0)
  -c COUNT   Количество регистров для чтения (по умолчанию: 1)
  -v         Подробный вывод
  -h         Справка

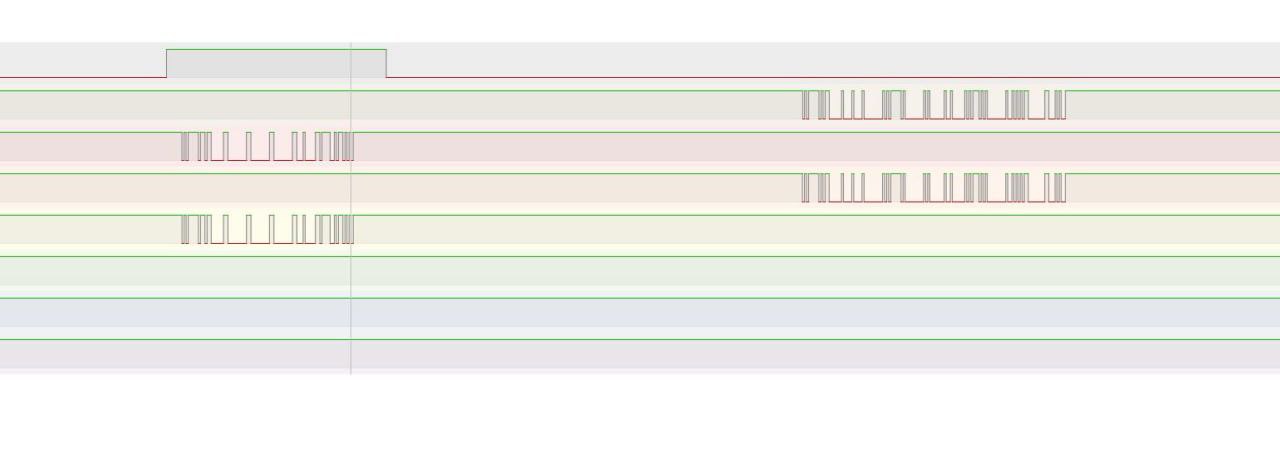

Как это работает внутри​

Алгоритм прямолинейный, но дьявол в деталях:

1. Открывает последовательный порт, настраивает скорость, чётность, количество стоп-битов через termios.

2. Для каждого адреса в диапазоне:

   • Сбрасывает буфер порта от предыдущих данных
   • Формирует 8-байтовый запрос Modbus RTU FC03 с CRC16
   • Отправляет запрос и ждёт ответ с настроенным таймаутом
   • Валидирует ответ: проверяет CRC, адрес slave, код функции
   • Если всё сходится — выводит найденное устройство с содержимым регистров

3. Между запросами выдерживает межкадровую паузу Modbus (3.5 символьных времени) — это требование протокола, без него устройства могут путать конец одного кадра и начало другого.

CRC16 реализован встроенный - нет зависимости от libmodbus или других библиотек. Весь код в одном файле mbscan.c.

Скорость сканирования​

Скорость определяется таймаутом на адрес. Если устройство не отвечает — ждём полный таймаут. Если отвечает — переходим к следующему сразу после получения ответа.

На практике 10 мс хватает для стенда с коротким кабелем. Для промышленных линий с десятками метров RS-485 лучше ставить 50-100 мс — на длинных линиях задержки растут из-за переотражений и ёмкости кабеля.

Сборка​

Нативная компиляция​

cd src
gcc -O2 -Wall -o mbscan mbscan.c

Статическая сборка (один бинарник без зависимостей):

gcc -O2 -Wall -static -o mbscan mbscan.c

Пакет для OpenWrt​

Каталог mbscan кладётся в дерево пакетов OpenWrt:

cp -r mbscan /path/to/openwrt/package/
cd /path/to/openwrt
echo "CONFIG_PACKAGE_mbscan=y" >> .config
make package/mbscan/compile -j$(nproc)

Результат — .ipk (или .apk) пакет в bin/packages/*/base/.

Кросс-компиляция для aarch64​

Если есть тулчейн OpenWrt:

/path/to/openwrt/staging_dir/toolchain-aarch64_generic_gcc-*/bin/aarch64-openwrt-linux-gcc \
  -O2 -Wall -static -o mbscan-linux-aarch64 src/mbscan.c

Готовые бинарники для x86_64 и aarch64 доступны на странице Releases.

Интеграция с luci-app-mbpoll​

mbscan - не просто самостоятельная утилита. Он используется как бэкенд для вкладки Scan Bus в веб-интерфейсе luci-app-mbpoll - нашем LuCI-приложении для опроса Modbus-устройств.

Схема простая: пользователь задаёт параметры порта и диапазон адресов в браузере, LuCI вызывает mbscan на устройстве, парсит вывод и отображает найденные устройства в таблице. Не нужно заходить по SSH, не нужно помнить синтаксис - всё через веб-интерфейс.

Репозиторий luci-app-mbpoll: github.com/lab240/luci-app-mbpoll

Где используется​

Основная платформа - промышленные IoT-шлюзы NapiLab Napi на базе Rockchip RK3308 под управлением OpenWrt. Napi имеет встроенный RS-485 на /dev/ttyS1 и два USB-порта для дополнительных адаптеров — типичная конфигурация для Modbus-шлюза.

Но mbscan работает на любом Linux с последовательным портом: обычный x86_64 с USB-RS485 адаптером (CH341, CP2102, FTDI), Raspberry Pi, любая embedded-плата.

Лицензия​

GPL-2.0 - как и OpenWrt, как и остальные наши инструменты.

Инструкция по сборке Zigbee2MQTT под musl/aarch64 на хост-машине с Docker и запуску на OpenWrt.

Почему это нетривиально​

OpenWrt использует musl libc вместо стандартного glibc. Это означает:

• Официальные бинарники Node.js с nodejs.org (glibc) не запустятся
• Пакет node в фидах OpenWrt — только host-инструмент для сборки (PKG_HOST_ONLY=1), в прошивку не попадает
• Entware для aarch64 не содержит Node.js
• Нативные модули (@serialport/bindings-cpp) нужно компилировать под musl

Решение: собирать всё в Docker-контейнере на базе Alpine Linux (тоже использует musl).

Требования​

Железо​

Проверено на NAPI-C (rk3308\512Мб\4Гб Nand) c прошивкой OpenWRT (NapiWRT). Репозиторий: https://github.com/lab240/napi-openwrt-build/

Программное обеспечение на хост-машине​

• Docker
• Git

Шаг 1: Подготовка носителя​

OpenWrt по умолчанию создаёт rootfs раздел ~104 МБ. Для Zigbee2MQTT нужно минимум 500 МБ свободного места.

В нашей сборке NapiWRT это решено автоматически через два uci-defaults скрипта которые при первой загрузке расширяют rootfs до конца носителя:

files/etc/uci-defaults/70-rootpt-resize — расширяет раздел и перезагружается:

if [ ! -e /etc/rootpt-resize ] \
&& type parted > /dev/null \
&& lock -n /var/lock/root-resize
then
ROOT_BLK="$(readlink -f /sys/dev/block/"$(awk -e \
'$9=="/dev/root"{print $3}' /proc/self/mountinfo)")"
ROOT_DISK="/dev/$(basename "${ROOT_BLK%/*}")"
ROOT_PART="${ROOT_BLK##*[^0-9]}"
echo "70-rootpt-resize: expanding ${ROOT_DISK} partition ${ROOT_PART} to 100%..."
parted -f -s "${ROOT_DISK}" resizepart "${ROOT_PART}" 100%
echo "70-rootpt-resize: done, rebooting..."
mount_root done
touch /etc/rootpt-resize
reboot
fi
exit 1

files/etc/uci-defaults/80-rootfs-resize — расширяет файловую систему через losetup и перезагружается:

if [ ! -e /etc/rootfs-resize ] \
&& [ -e /etc/rootpt-resize ] \
&& type losetup > /dev/null \
&& type resize2fs > /dev/null \
&& lock -n /var/lock/root-resize
then
ROOT_BLK="$(readlink -f /sys/dev/block/"$(awk -e \
'$9=="/dev/root"{print $3}' /proc/self/mountinfo)")"
ROOT_DEV="/dev/${ROOT_BLK##*/}"
echo "80-rootfs-resize: resizing filesystem on ${ROOT_DEV}..."
LOOP_DEV="$(losetup -f)"
losetup "${LOOP_DEV}" "${ROOT_DEV}"
resize2fs -f "${LOOP_DEV}"
losetup -d "${LOOP_DEV}"
echo "80-rootfs-resize: done, rebooting..."
mount_root done
touch /etc/rootfs-resize
reboot
fi
exit 1

Необходимые пакеты в .config сборки:

CONFIG_PACKAGE_parted=y
CONFIG_PACKAGE_losetup=y
CONFIG_PACKAGE_resize2fs=y

Шаг 2: Установка Node.js на устройство​

Node.js для musl/aarch64 предоставляет проект unofficial-builds от nodejs.org.

# На устройстве
cd /tmp
wget https://unofficial-builds.nodejs.org/download/release/v22.22.0/node-v22.22.0-linux-arm64-musl.tar.gz
mkdir -p /opt/node
tar xzf node-v22.22.0-linux-arm64-musl.tar.gz -C /opt/node --strip-components=1
rm node-v22.22.0-linux-arm64-musl.tar.gz

# Добавляем в PATH
export PATH=/opt/node/bin:$PATH

# Проверяем
node --version   # v22.22.0
npm --version    # 10.9.4

Официальный бинарник с nodejs.org (linux-arm64 без суффикса musl) не запустится — он скомпилирован под glibc.

Готовый архив​

Если вы не хотите собирать самостоятельно — готовый архив Zigbee2MQTT для musl/aarch64 доступен в релизах репозитория:

👉 https://github.com/lab240/napi-openwrt-build/releases

Скачайте файл zigbee2mqtt-2.9.1-openwrt-aarch64-musl.tar.gz и перейдите сразу к Шагу 4.

Шаг 3: Сборка Zigbee2MQTT на хост-машине​

Zigbee2MQTT содержит нативные модули (@serialport/bindings-cpp) которые нужно компилировать под целевую платформу. Делаем это в Docker с Alpine (musl) под arm64.

На хост-машине​

# Клонируем репозиторий
git clone --depth 1 https://github.com/Koenkk/zigbee2mqtt.git ~/zigbee2mqtt-arm

# Собираем в Docker под Alpine/arm64/musl
docker run --rm -v ~/zigbee2mqtt-arm:/app \
  --platform linux/arm64 \
  node:22-alpine \
  sh -c "apk add python3 make g++ linux-headers && \
         cd /app && \
         npm install && \
         npm rebuild @serialport/bindings-cpp --build-from-source && \
         npm run build && \
         tar czf /app/z2m.tar.gz --dereference -C /app ."

Ключевые флаги:

• --platform linux/arm64 — целевая архитектура aarch64
• node:22-alpine — Alpine использует musl как OpenWrt, Node.js 22 соответствует требованиям Z2M
• linux-headers — нужны для компиляции @serialport/bindings-cpp
• --build-from-source — компилируем нативные модули вместо использования prebuilt glibc бинарников
• --dereference — разворачиваем симлинки в tar (иначе они сломаются при распаковке)

Время сборки: 3–5 минут.

Шаг 4: Копирование на устройство​

# С устройства (через scp)
scp dmn@<IP_ХОСТА>:~/zigbee2mqtt-arm/z2m.tar.gz /opt/

# Распаковываем
rm -rf /opt/zigbee2mqtt
mkdir /opt/zigbee2mqtt
tar xzf /opt/z2m.tar.gz -C /opt/zigbee2mqtt/
rm /opt/z2m.tar.gz

Шаг 5: Зависимости на устройстве​

Для работы нативных модулей нужна libstdc++:

apk update
apk add libstdcpp6

Шаг 6: Запуск​

export PATH=/opt/node/bin:$PATH
cd /opt/zigbee2mqtt
npm start

При успешном запуске:

Starting Zigbee2MQTT without watchdog.
Onboarding page is available at http://0.0.0.0:8080/

Откройте браузер: http://<IP_устройства>:8080/ — онбординг страница для настройки координатора и MQTT.

Конфигурация​

После онбординга конфиг сохраняется в /opt/zigbee2mqtt/data/configuration.yaml:

mqtt:
  server: mqtt://localhost   # Mosquitto уже установлен в базовой сборке Napi
serial:
  port: /dev/ttyUSB0        # Порт Zigbee-координатора
  adapter: ember             # или znp — зависит от координатора

Автозапуск через procd​

Создаём init-скрипт /etc/init.d/zigbee2mqtt:

#!/bin/sh /etc/rc.common

START=99
STOP=10
USE_PROCD=1

start_service() {
    procd_open_instance
    procd_set_param env PATH=/opt/node/bin:/usr/sbin:/usr/bin:/sbin:/bin
    procd_set_param command /opt/node/bin/node /opt/zigbee2mqtt/index.js
    procd_set_param dir /opt/zigbee2mqtt
    procd_set_param stdout 1
    procd_set_param stderr 1
    procd_set_param respawn
    procd_close_instance
}

chmod +x /etc/init.d/zigbee2mqtt
/etc/init.d/zigbee2mqtt enable
/etc/init.d/zigbee2mqtt start

Итог: что получили​

Известные ограничения​

• Node.js не входит в стандартный образ — устанавливается вручную в /opt
• При обновлении прошивки /opt сохраняется (на отдельном разделе или eMMC)
• udevadm недоступен — автообнаружение адаптера не работает, порт указывается вручную в конфиге

Статья для тех, кто хочет собрать OpenWrt под платы NapiLab Napi самостоятельно и понимать, что именно происходит на каждом шаге — от патча U-Boot до первого входа по SSH.

Зачем вообще собирать OpenWrt для Napi?​

NapiLab Napi — промышленный одноплатный компьютер (SBC) и системный модуль (SOM) на базе Rockchip RK3308. Платформа ориентирована на промышленный IoT: сбор данных с датчиков, шлюзы Modbus TCP/RTU, MQTT-брокеры, удалённый мониторинг.

Ванильный OpenWrt доступен для "родственной" платы RockPi-S, но не знает особенностей Napi: нет device tree дополнительных портов, нет правильной конфигурации U-Boot, нет пакетов для промышленного применения. Наш репозиторий — это набор патчей, DTS, uci-defaults и пакетов, которые превращают чистый снапшот OpenWrt в готовый промышленный одноплатник.

Если хотите сразу попробовать без сборки — готовые образы доступны на странице загрузок napiworld.ru.

Что даёт кастомная сборка​

• Стабильный MAC-адрес — генерируется из OTP-данных чипа, не меняется после перезагрузки
• Правильный Device Tree — UART1 и UART2 в нужных режимах, Bluetooth отключён
• Готовый стек Modbus TCP — mbusd + веб-интерфейс luci-app-mbusd из коробки
• MQTT-брокер — mosquitto уже установлен и настроен
• Поддержка LTE-модемов — Quectel EP06 работает без дополнительных танцев
• Первый старт без консоли — все настройки применяются через uci-defaults автоматически

Поддерживаемое железо​

Все платы используют один и тот же SoC — Rockchip RK3308, поэтому собирается одна прошивка для всей линейки:

Характеристики RK3308​

Структура репозитория: что куда кладётся​

./
├── files/
│   └── etc/
│       └── uci-defaults/            # Скрипты первого старта
│           ├── 91-bash
│           ├── 92-timezone
│           ├── 93-console-password
│           ├── 94-macaddr
│           ├── 95-network
│           ├── 96-hostname
│           ├── 97-luci-theme
│           └── 99-dhcp
│
├── package/
│   ├── boot/
│   │   └── uboot-rockchip/
│   │       ├── Makefile
│   │       └── patches/
│   │           └── 108-board-rockchip-add-napilab-napic.patch  # Патч U-Boot
│   └── luci-app-mbusd/              # Веб-интерфейс для mbusd
│       ├── Makefile
│       ├── htdocs/luci-static/resources/view/
│       │   └── mbusd.js
│       └── root/
│           ├── etc/uci-defaults/luci-app-mbusd
│           └── usr/share/
│               ├── luci/menu.d/luci-app-mbusd.json
│               └── rpcd/acl.d/luci-app-mbusd.json
│
└── target/linux/rockchip/
    ├── files/arch/arm64/boot/dts/rockchip/
    │   └── rk3308-napi-c.dts        # Кастомный Device Tree
    └── image/
        └── armv8.mk                 # Описание целевого образа

Разберём каждую часть подробно.

U-Boot: почему нужен патч и что он делает​

OpenWrt собирает U-Boot из исходников вместе с прошивкой. Для RK3308 есть готовая конфигурация для Radxa ROCK Pi S — мы взяли её за основу, так как схемотехника близка к Napi.

Патч 0001-napic-rk3308-defconfig.patch​

Патч добавляет новый вариант napic-rk3308 в систему сборки U-Boot:

+++ b/configs/napic-rk3308_defconfig
@@ -0,0 +1,42 @@
+CONFIG_ARM=y
+CONFIG_ARCH_ROCKCHIP=y
+CONFIG_SYS_TEXT_BASE=0x00600000
+CONFIG_ROCKCHIP_RK3308=y
+CONFIG_TARGET_EVB_RK3308=y
+CONFIG_DEFAULT_DEVICE_TREE="rk3308-napi-c"
+CONFIG_DISTRO_DEFAULTS=y
+CONFIG_SYS_MALLOC_F_LEN=0x4000
+CONFIG_BAUDRATE=1500000
+CONFIG_BOOTDELAY=0
...

Ключевые настройки:

• CONFIG_DEFAULT_DEVICE_TREE="rk3308-napi-c" — указываем U-Boot использовать наш DTS
• CONFIG_BAUDRATE=1500000 — нестандартная скорость консоли (1.5 Мбод), типичная для Rockchip
• CONFIG_BOOTDELAY=0 — не ждём прерывания при старте (промышленное применение)

Как собрать только U-Boot​

make package/boot/uboot-rockchip/compile VARIANT=napic-rk3308 -j$(nproc)

Флаг VARIANT=napic-rk3308 говорит системе сборки использовать именно наш defconfig.

Device Tree (DTS): описываем железо ядру​

Device Tree — это описание аппаратной конфигурации платы в текстовом формате. Ядро Linux не знает про периферию «само по себе», ему нужно явно сказать: «вот тут UART, вот тут Ethernet, вот GPIO».

Файл rk3308-napi-c.dts​

Берём за основу rk3308-rock-pi-s.dts (Radxa ROCK Pi S — ближайший аналог по схемотехнике) и переопределяем то, что отличается у Napi.

/dts-v1/;
#include "rk3308.dtsi"
#include "rk3308-rock-pi-s.dtsi"

/ {
    model = "NapiLab Napi-C";
    compatible = "napilab,napi-c", "rockchip,rk3308";
};

/* UART1 → RS-485 через mbusd */
&uart1 {
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&uart1_xfer>;
};

/* UART2 — доступен как /dev/ttyS2 */
&uart2 {
    status = "okay";
};

/* Bluetooth отключаем — не нужен в промышленном применении */
&bluetooth {
    status = "disabled";
};

Что важно в этом DTS:

uart1 — маппится на /dev/ttyS1. Это главный последовательный порт, к которому подключаются RS-485 устройства Modbus. mbusd будет слушать именно его.

uart2 — маппится на /dev/ttyS2, доступен для дополнительных устройств.

bluetooth disabled — RTL8723DS предоставляет и Wi-Fi, и Bluetooth через один чип. Bluetooth нам не нужен и только занимает UART, поэтому отключаем на уровне DTS — никаких лишних сервисов, никаких потерь производительности.

Где лежит DTS в дереве OpenWrt​

target/linux/rockchip/files/arch/arm64/boot/dts/rockchip/rk3308-napi-c.dts

OpenWrt копирует файлы из target/linux/<arch>/files/ поверх исходников ядра перед компиляцией. Это стандартный механизм добавления новых DTS без форка ядра.

uci-defaults: автоматическая настройка при первом старте​

uci-defaults — это скрипты, которые OpenWrt запускает один раз при первой загрузке и затем удаляет. Они позволяют настроить систему до того, как пользователь зашёл в веб-интерфейс или по SSH.

Скрипты лежат в:

target/linux/rockchip/armv8/base-files/etc/uci-defaults/

Нумерация определяет порядок выполнения. Разберём каждый:

91-bash — bash как оболочка по умолчанию​

#!/bin/sh
# Меняем /bin/ash на /bin/bash для root
sed -i 's|/bin/ash|/bin/bash|' /etc/passwd

По умолчанию OpenWrt использует ash (BusyBox). Для работы с промышленными скриптами, которые рассчитаны на bash-синтаксис (массивы, [[, $RANDOM, process substitution), нужен настоящий bash. Скрипт делает одно изменение в /etc/passwd.

92-timezone — московское время​

#!/bin/sh
uci set system.@system[0].timezone='MSK-3'
uci set system.@system[0].zonename='Europe/Moscow'
uci commit system

Промышленные устройства работают в конкретном часовом поясе. Временна́я метка в логах и данных должна быть правильной сразу, без ручной настройки. MSK-3 — это UTC+3 (Москва).

93-console-password — пароль на серийную консоль​

#!/bin/sh
# Включаем запрос пароля на ttyS0
uci set system.@system[0].ttylogin='1'
uci commit system

По умолчанию OpenWrt пускает на консоль без пароля — удобно при разработке, неприемлемо в продакшне. Скрипт включает запрос пароля на ttyS0 (консоль 1.5 Мбод).

94-macaddr — стабильный MAC из OTP​

Это самый важный скрипт. Проблема: у RK3308 нет встроенного уникального MAC-адреса в eFuse — он генерируется случайно при каждой загрузке. Это катастрофа для промышленного применения: DHCP-сервер каждый раз выдаёт другой IP, ARP-таблицы засоряются, устройство теряется в сети.

Решение: генерировать MAC детерминированно из OTP (One-Time Programmable) памяти чипа. OTP содержит уникальные данные, которые прошиваются на заводе и никогда не меняются.

#!/bin/sh

# Читаем OTP и берём MD5 от него
MAC=$(cat /sys/bus/nvmem/devices/rockchip-otp0/nvmem | md5sum | \
  sed 's/\(..\)\(..\)\(..\)\(..\)\(..\)\(..\).*/02:\1:\2:\3:\4:\5/')

# Применяем MAC к интерфейсу
uci set network.@device[0].macaddr="$MAC"
uci commit network

Разбор команды по частям:

1. /sys/bus/nvmem/devices/rockchip-otp0/nvmem — бинарный файл с содержимым OTP через интерфейс nvmem ядра
2. md5sum — хешируем бинарные данные, получаем 32 hex-символа
3. sed — берём первые 12 символов и форматируем как MAC
4. Первый байт 02 — бит Local (bit 1 = 1) установлен, бит Multicast (bit 0 = 0) сброшен. Это стандарт для locally-administered MAC

Результат: каждая плата Napi получает один и тот же MAC при каждой загрузке, но разные платы имеют разные MAC — уникальность гарантирована уникальностью OTP.

95-network — настройка Ethernet без бриджа​

#!/bin/sh

# Убираем дефолтный бридж br-lan
uci set network.lan.device='eth0'
uci set network.lan.type=''
uci delete network.@bridge-vlan[0] 2>/dev/null

uci commit network

Стандартный OpenWrt создаёт бридж br-lan из всех Ethernet-портов — это логично для роутера с несколькими портами. У Napi один Ethernet-порт, бридж избыточен. Скрипт переводит lan напрямую на eth0, убирая лишний сетевой уровень.

96-hostname — имя устройства​

#!/bin/sh
uci set system.@system[0].hostname='napiwrt'
uci commit system

napiwrt — имя по умолчанию. Устройство будет видно в сети как napiwrt.local (через mDNS). Пользователь может сменить имя через LuCI.

97-luci-theme — тема веб-интерфейса​

#!/bin/sh
uci set luci.main.mediaurlbase='/luci-static/openwrt-2020'
uci commit luci

Тема openwrt-2020 — современный Bootstrap-based интерфейс. Тема bootstrap (старая) выглядит устаревшей. Устанавливаем сразу нужную.

99-dhcp — конфигурация DHCP​

#!/bin/sh

# Убираем dnsmasq с lan-интерфейса — устройство само получает IP по DHCP
uci set dhcp.lan.ignore='1'
uci commit dhcp

Napi в типовой конфигурации — не роутер, а промышленный шлюз. Он не должен раздавать DHCP в сеть, он должен получать IP сам. Скрипт отключает DHCP-сервер на lan.

Пакеты: что и зачем включено в сборку​

Промышленный стек​

Поддержка USB-Serial адаптеров​

kmod-usb-serial-ch341   # WCH CH340/CH341 (самые распространённые)
kmod-usb-serial-cp210x  # Silicon Labs CP2102 и серия
kmod-usb-serial-ftdi    # FTDI FT232 и совместимые
kmod-usb-serial-pl2303  # Prolific PL2303

Napi имеет 2× USB 2.0. Через USB-Serial можно подключить дополнительные RS-485/RS-232 адаптеры или устройства с USB-интерфейсом.

Поддержка LTE​

kmod-usb-net-qmi-wwan   # QMI-протокол для LTE-модемов
uqmi                     # Пользовательский инструмент для управления QMI

Поддержка Quectel EP06 (Cat-6 LTE). Модем подключается через USB, управляется через QMI. uqmi позволяет настроить APN, поднять PPP-соединение, смотреть сигнал.

Сетевые инструменты​

openssh-sftp-server   # SFTP — копирование файлов через SSH без FTP
luci-ssl-wolfssl      # HTTPS для LuCI (wolfSSL — лёгкая альтернатива OpenSSL)
tcpdump               # Захват трафика прямо на устройстве
ethtool               # Диагностика Ethernet

Административные утилиты​

bash    # Полноценная оболочка
htop    # Мониторинг процессов
nano    # Редактор для тех, кто не любит vi
screen  # Мультиплексор терминала — незаменим при работе через последовательный порт

luci-app-mbusd: веб-интерфейс для Modbus-шлюза​

Пакет luci-app-mbusd — наша собственная разработка. mbusd — отличный Modbus-шлюз, но управляется только через конфиг-файл и командную строку. Для промышленного применения нужен удобный веб-интерфейс.

Что умеет luci-app-mbusd​

• Запуск / остановка / перезапуск службы mbusd через кнопки в браузере
• Включение / отключение автозапуска при загрузке
• Live-статус процесса с отображением реальных параметров запуска
• Отображение IP-адреса и порта, на котором слушает шлюз
• Полная конфигурация: последовательный порт, скорость, чётность, стоп-биты, параметры Modbus

Интерфейс написан как стандартное LuCI-приложение на Lua + HTML, следует конвенциям OpenWrt UCl API.

Сборка: пошаговая инструкция​

1. Зависимости (Ubuntu/Debian)​

sudo apt install build-essential clang flex bison g++ gawk gcc-multilib \
  gettext git libncurses-dev libssl-dev python3-distutils rsync unzip zlib1g-dev

2. Клонируем OpenWrt​

git clone https://github.com/openwrt/openwrt.git
cd openwrt

# Обновляем фиды (репозитории пакетов)
./scripts/feeds update -a
./scripts/feeds install -a

3. Накладываем кастомизации​

Архив с кастомизациями берём из релизов репозитория:

# Распаковываем наш архив поверх дерева OpenWrt
tar xzf napic-openwrt-YYYYMMDD-HHMM-v1.0.tar.gz -C /path/to/openwrt/

Архив содержит все файлы из нашего репозитория в том же дереве каталогов, что и OpenWrt. После распаковки:

• target/linux/rockchip/ — дополнен нашим DTS и uci-defaults
• package/boot/uboot-rockchip/patches/ — содержит патч U-Boot
• package/luci-app-mbusd/ — добавлен наш пакет
• .config — готовая конфигурация сборки

4. Собираем U-Boot​

make package/boot/uboot-rockchip/compile VARIANT=napic-rk3308 -j$(nproc)

U-Boot для Rockchip RK3308 состоит из нескольких стадий:

• TPL (Tertiary Program Loader) — инициализация DDR
• SPL (Secondary Program Loader) — инициализация минимального железа
• U-Boot proper — полноценный загрузчик

Все три стадии собираются автоматически, результат упаковывается в idbloader.img + u-boot.itb.

5. Собираем прошивку​

make -j$(nproc)

Система сборки OpenWrt:

1. Компилирует кросс-тулчейн (gcc, binutils, musl libc)
2. Компилирует ядро Linux с нашим DTS
3. Компилирует все выбранные пакеты
4. Упаковывает rootfs + ядро + U-Boot в финальный образ

Время сборки на современном железе (8 ядер): 30–60 минут при первой сборке, 5–10 минут при пересборке с изменениями.

6. Результат сборки​

bin/targets/rockchip/armv8/
└── openwrt-rockchip-armv8-napilab_napic-ext4-sysupgrade.img.gz

Образ содержит таблицу разделов GPT, U-Boot, ядро, rootfs — всё в одном файле.

Прошивка​

Если не хотите собирать самостоятельно — готовые образы доступны на странице загрузок napiworld.ru.

# Распаковываем
gunzip openwrt-rockchip-armv8-napilab_napic-ext4-sysupgrade.img.gz

# Пишем на носитель (замените /dev/sdX на реальное устройство!)
dd if=openwrt-rockchip-armv8-napilab_napic-ext4-sysupgrade.img \
   of=/dev/sdX \
   bs=4M \
   status=progress
sync

⚠️ Внимательно проверьте /dev/sdX командой lsblk перед записью. Ошибка в имени устройства приведёт к затиранию данных.

Первый запуск​

После записи образа и подачи питания:

1. U-Boot стартует, инициализирует DDR, находит ядро в разделе
2. Ядро загружается, парсит наш DTS, инициализирует периферию
3. OpenWrt init запускает скрипты uci-defaults (один раз)
4. Устройство получает IP по DHCP (MAC стабилен — DHCP-сервер выдаст тот же IP)
5. LuCI доступен по http://<IP>/

Параметры доступа по умолчанию​

Типичные вопросы​

Почему скорость консоли 1.5 Мбод?

Это стандарт Rockchip для отладочных UART. На такой скорости загрузочные сообщения U-Boot и ядра отображаются без задержек. Требуется адаптер USB-UART с поддержкой нестандартных скоростей (CP2102, FTDI — работают, CH340 — часто нет).

Почему за основу взяли ROCK Pi S, а не официальный RK3308 EVB?

ROCK Pi S — хорошо поддерживаемая в апстриме OpenWrt плата на RK3308. Её конфигурация U-Boot и DTS проверены сообществом, регулярно обновляются. EVB (Evaluation Board от Rockchip) в OpenWrt поддерживается хуже.

Можно ли добавить свои пакеты?

Да. Добавьте пакеты в .config (через make menuconfig или напрямую) и пересоберите. Кастомный пакет можно положить в package/ или добавить внешний фид.

Как обновить прошивку через LuCI?

System → Backup / Flash Firmware → Flash new firmware image. Загрузите sysupgrade.img.gz. OpenWrt сохранит пользовательские настройки (/etc/config/) если не снять галочку «Keep settings».

Скриншоты​

Командная строка через консоль, ssh

Главная страница

Настройка сети

Обновление, бекап, рестор

Пакеты

Mbusd

Подключаем сетевые папки (шары) в Linux из командной строки. Простые способы монтирования CIFS/SMB ресурсов.

Настройка CAN интерфейса​

Поднимаем и проверяем CAN интерфейс.

Интересно, что CAN в Linux это сетевой интерфейс. На него нельзя повесить IP, но Linux управлять можно через ip link.

ip link set can0 down
ip link set can0 type can bitrate 500000 restart-ms 100
ip link set can0 up

Проверка loopback​

Проверяем loop (Аналог ping localhost).

Ставим пакет:

apt install can-utils

Тестирование​

В одной сессии слушаем can0:

root@napi2:~# candump -L can0

В другой на этот же интерфейс шлем посылку:

cansend can0 123#11223344

Должны получить ответ в сессии, где слушали:

(1769774861.028890) can0 123#11223344

#can #napi2
